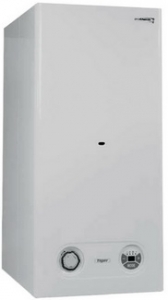

Protherm Тигр 12 KТZ - это настенные турбированные двухконтурные газовые котлы с повышенным комфортом приготовления горячей воды. Благодаря встроенному емкостному бойлеру 45л с датчиком температуры ГВС и уникальной системе SPIN потребитель получает высокую эффективность, скорость и стабильную температуру горячей воды. Сравнивать данный котел с его предшественником было бы несправедливо, потому что в стадии развития он перешагнул сразу два поколения. Новый Protherm "Tигр" отвечает всем требованиям современности для отопительной техники: он удобен, максимально экономичен и надежен. Котел рассчитан на мощности 12 и 24 кВт и сделан при соблюдении философии „Plug & Play“. А если говорить языком котельщиков - „подключи и топи“.
Функции газового котла Protherm "Тигр":
Уникальная SPIN система газового котла Protherm "Тигр"
Данная система воплощает в реальность самую современную тенденцию в технологии подготовки горячей воды. SPIN обеспечивает значительное повышение комфорта, а также увеличение скорости подготовки горячей воды. При помощи установленных в накопительном баке небольшой турбины и датчика температуры удается обеспечить высокое качество регулирования температуры нагрева горячей воды по всему баку. Турбина осуществляет функцию равномерного перемешивания всего объема воды в баке, что по сравнению с обычными емкостными баками, где вода температурно "расслаивается" обеспечивает более эффективный нагрев. Кроме того, система управления SPIN не ожидает понижения температуры воды в накопительном баке для того, чтобы включить котел для подогрева воды. Она включает его по сигналу о текущем расходе воды из бака (т.е. при открытии горячих кранов). При этом значительно сокращается время нагрева воды и соответственно - повышается комфорт использования котла.
Накопительный бак горячей воды двухконтурного котла Protherm "Тигр"
В котел встроен 45-ти литровый накопительный бак горячей воды, оснащенный антикоррозийной защитой и магниевым электродом. Качественная изоляция снижает потери тепла из бака до минимума. Неоценимой выгодой является интегрированный выпускной клапан, который позволяет легко выпустить воду из накопительного бака в случае возникновения такой необходимости. Циркуляционный контур горячей воды дополнен предохранительным клапаном и 2-х литровым расширительным бачком, который препятствует капанию воды во время обогрева накопительного бака.
Таймер нагрева горячей воды
Рrotherm "Тигр" - единственный котел данного класса на рынке, который оснащен таймером нагрева накопительного бака горячей воды. С его помощью можно установить время, когда горячая вода в баке должна быть подогрета до необходимой температуры. Выключением обогрева накопительного бака во время, когда никого нет дома, можно достичь снижения потерь тепла через теплоизоляцию и соответственно - получить существенную экономию расхода газа.
Революционная технология в управлении мощностью газового котла "Тигр"
Новый газовый клапан с шаговым мотором, управляемым микропроцессором, обеспечивает плавную модуляцию мощности котла в зависимости от необходимости по выработке мгновенного расхода тепла. Плавное модулирование мощности позволяет повысить энергосберегающую составляющую газового котла Protherm "Тигр": при его работе будет сжигаться ровно необходимое в данный момент количество газа. Перед каждым зажиганием устройство управления проверяет безопасность функционирования клапана.
Простота управления двухконтурным газовым котлом Protherm
Котел, предназначенный для работы в бытовых условиях обязательно должен быть прост в управлении и не требовать от пользователя каких-либо специфических навыков. Эргономика - важный фактор при проектировании любого современного оборудования. Потому проверенная на практике философия управления газовыми бытовыми котлами Protherm сохранена также у серии Тигр. Система управления этим котлом удобно реализована таким образом, что им можно управлять „одним пальцем“. Простые пиктограммы и светодиоды же, имеющиеся на дисплее, также помогают легко разобраться во время наладки любых рабочих параметров котла.
Цифровой дисплей котла
На передней панели постоянно изображается температура отопительной воды или температура воды в накопительном баке. У котлов Protherm является уже стандартом цифровое изображение давления в системе отопления. Изображенный код автодиагностики специфицирует состояние, в котором котел находится в настоящий момент.
Устройство управления котлом Protherm Тигр
Устройство управления котла Protherm Тигр сделано таким образом, что оно полностью обеспечивает безопасную, надежную и автоматическую работу котла в течение всего года. Однажды установленные в устройстве настройки исключают необходимость каких-либо вмешательств пользователя в его работу. Система управления также тесно связана с контуром безопасности котла и обеспечивает эффективное энергосбережение: управление котлом может проводиться в зависимости от температуры наружного воздуха с помощью встроенного эквитермического регулятора или в зависимости от внутренней температуры воздуха в помещении. В последнем случае регулирование производится с помощью комнатного регулятора путем плавного управления газовым клапаном котла. Эта функция, помимо экономии топлива, также существенно уменьшает количество циклов розжига котла и значительно продлевает срок его службы.
Встроенная автодиагностика котла Protherm
Встроенный в котел Protherm Тигр микропроцессор постоянно анализирует состояние и показатели отдельных датчиков, следящих за всеми важными техническими параметрами тепловой системы. В случае возникновения каких-либо нестандартных рабочих состояний (перебои в подаче газа, падение уровня воды в системе отопления, перегрев котла) он, с целью поддержания безопасности работы системы, обеспечивает мгновенное отключение котла и выдает на дисплее код автодиагностики. По этому коду можно легко определить, что именно явилось причиной остановки оборудования.
Эквитермическое (погодное) регулирование температуры отопления
Эквитермичекое (погодное) регулирование - это такой способ управления котлом, при котором температура отопительной воды регулируется в зависимости от температуры наружного воздуха. Поскольку при изменении температуры воздуха на улице изменяются и тепловые потери отапливаемых котлом помещений, то такое регулирование позволяет минимизировать расход газа идущий на отопление при сохранении максимального комфорта. В котле Protherm Тигр, в отличии от обычных котлов эта функция уже содержится в основной оснастке котла и потому нет необходимости покупать дорогой эквитермический (погодный) регулятор. Наружный датчик температуры, который может быть поставлен отдельно от котла, будет постоянно следить за изменениями погоды и встроенный в котел регулятор в соответствии с предварительно установленными параметрами будет регулировать температуру отопительной воды таким образом, чтобы обеспечивать максимальный тепловой комфорт в отапливаемых помещениях при минимальном расходе газового топлива. Дополнив эту систему комнатным регулятором температуры и термостатическими клапанами радиаторов отопления, можно обеспечить надежный, и наиболее экономичный способ отопления.
Гидроблок котла Protherm "Тигр"
Гидравлическая часть котла является одной из наиболее важных его частей и по ходу работы подвергается постоянным изменениям давления и температур. Поэтому гидроблок котла Protherm "Тигр" изготовлен из надежных качественных материалов, в котором отсутствуют паяные соединения: гидроблок представляет собой единый массивный блок. Этим обеспечивается высокая надежность гидравлики котла и значительно увеличивается срок его службы.
Удобство размещения навесного котла
Благодаря своим компактным размерам котел Protherm "Тигр" можно установить во множество различных мест, используя для этого имеющиеся ниши или место в ванной комнате над стиральной машиной. Дизайн котла устроен таким образом, что все соединительные клапаны и остальная необходимая теплотехническая арматура подключения не видны под главным кожухом котла. Сам же котел своим внешним видом способен вписаться в различного рода интерьер, никоим образом не испортив его.
Само собой разумеется, что в газовом котле Protherm "Тигр" имеются:
- Предохранительный клапан безопасности, защищающий котел и систему отопления от нежелательного повышения давления. В случае если такое повышение давления происходит, то этот клапан моментально стравливает давление наружу, предотвращая разрыв труб или гидравлических элементов котла;
- Трехскоростной насос с интегрированным клапаном деаэрации. Насос обеспечивает качественную циркуляцию теплоносителя по системе отопления и, следовательно, - равномерное распределение тепла по отопительным приборам;
- Выпускной клапан для упрощения выпуска воды из котла. В случае если котел должен быть осушен, клапан позволит сделать это легко и быстро;
- Байпас – встроенная защита котла, которая предотвращает перегрев котла в случае, если произойдет полное закрытие системы отопления (например, при закрытии всех термостатических головок);
- Напускной клапан, обеспечивающий автоматическое легкое наполнение системы отопления водой;
- Фильтр ГВС, предотвращающий проникновение нечистот в котел.
Технические характеристики:
Наименование технических параметров |
Ед. изм.
|
Protherm 12 KТZ «Тигр»
|
Тип камеры сгорания
|
|
закрытая
|
Мин. / макс, полезная тепловая мощность (теплопроизводительность)
|
кВт
|
3,5 – 11,2
|
КПД при 100% мощности
|
%
|
91,0
|
Уровень шума
|
дБ
|
до 55
|
ГАЗОСНАБЖЕНИЕ
|
Вид и тип топлива (природный газ / сжиженный газ)
|
|
G 20 / G 31
|
Давление газа на входе (природного / сжиженного)
|
мбар
|
20 /37
|
Расход природного газа мин. / макс,
|
м³/час
|
0,44 / 1,30
|
Расход сжиженного газа мин. / макс,
|
кг/час
|
0,37 / 0,93
|
ОТОПИТЕЛЬНЫЙ КОНТУР
|
Макс, температура воды в системе отопления
|
°С
|
85
|
Диапазон регулир. температур в сист. отопления
|
°С
|
45 - 85
|
Мин. / макс давление води в системе отопления
|
бар
|
0,8 / 3
|
Емкость компенсатора объема
|
л
|
8
|
КОНТУР ГВС
|
Диапазон температуры ГВС
|
°С
|
38 - 70
|
Производительность ГВС при ΔТ= 30°С
|
л
|
8,0
|
Мин. / макс давление в контуре ГВС
|
бар
|
1,0 / 6,0
|
Накопительный бойлер
|
л
|
45
|
Расширтельный бак
|
л
|
2
|
ЭЛЕКТРОСНАБЖЕНИЕ
|
Напряжение / частота тока
|
В/Гц
|
220/50
|
Потребляемая электрическая мощность
|
Вт
|
95
|
Номинальный потребляемый ток
|
A
|
0,6
|
Класс электрозащиты
|
|
IPХ4D
|
ПАРАМЕТРЫ СГОРАНИЯ
|
Температура продуктов сгорания на выходе из аппарата при мах теплопроизводительности
|
°С
|
115-145
|
ГАБАРИТНЫЕ РАЗМЕРЫ
|
Габариты: высота х ширина х глубина
|
мм
|
900 х 410 х 570
|
Подвод газа
|
дюйм
|
3/4
|
Контур отопления
|
дюйм
|
3/4
|
Контур ГВС
|
дюйм
|
3/4
|
Диаметр коаксиальной трубы
|
мм
|
100/60
|
Вес котла
|
кг
|
70
|
